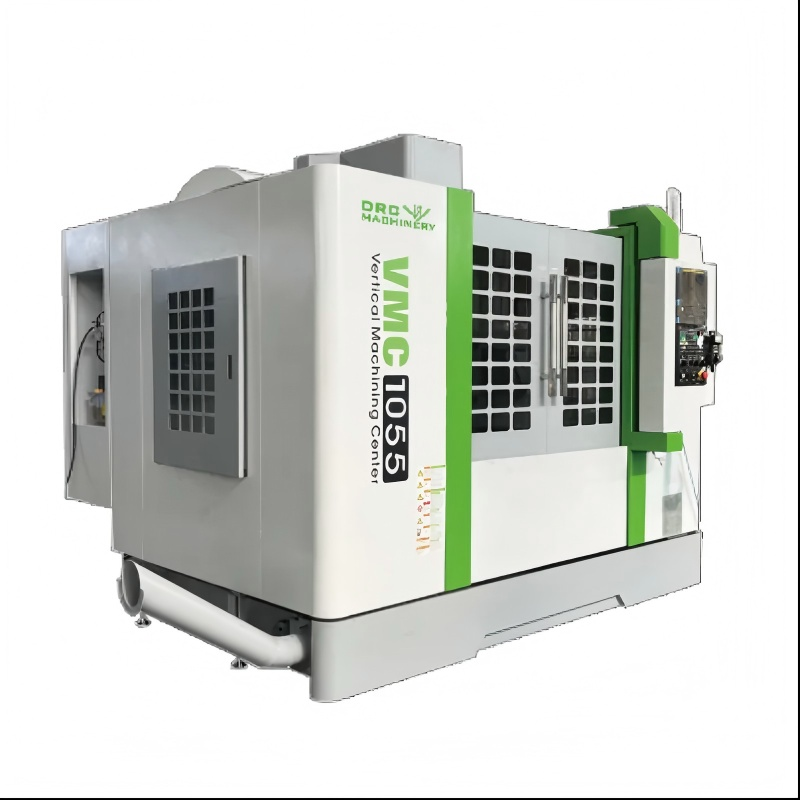

VMC1055-Centre d'usinage vertical de haute précision VMC1055
-
Fraise à bout plat en carbure, diamètre 10 mm
-
Centre d'usinage vertical CMV855E
-
Tour vertical VT1200
Tour vertical VT600M
Le VT600M est équipé d'un banc en fonte résine d'une grande rigidité et d'un excellent amortissement des vibrations, ainsi que d'une broche à couple élevé de 2 500 tr/min et d'une tourelle entraînée BMT65 à 12 stations (changement d'outil rapide, vitesse de rotation jusqu'à 3 000 tr/min), ce qui le rend particulièrement adapté à l'usinage de pièces complexes dans l'industrie automobile, la fabrication de moules et d'autres applications d'usinage.
① Système de contrôle FANUC 0i-TF plus (écran 10″)
② Broche principale A2-8 avec moteur AC, puissance d'entraînement 15/18,5 kW, 2500 tr/min
③ Tourelle servo 12 positions BMT65
④ 12 postes d'outils pilotés
⑤ Convoyeur à copeaux et conteneur à copeaux
⑥Cylindre fermé hydraulique
Descriptif
marqueur
Paramètres techniques du VT600M :
Zone de travail
Balançoire au-dessus du lit Φ700 mm
Max. diamètre de traitement Φ600mm
Max. charge de la table 600 kg
Maximum recommandé. diamètre de traitement Φ390 mm
Diamètre du mandrin - broche principale Φ310mm
Course sur l'axe X 380 mm
Course sur l'axe Z 560 mm
Entraînement d'alimentation
Avancement rapide sur axes X/Z 20/20 m/min
Broche principale
Extrémité de broche A2-8
Diamètre du roulement avant 130 mm mm
Entraînement principal
Puissance 15 / 18,5 kW
Couple 440 Nm
Max. Vitesse de broche 2500 tr/min
Tourelle
Nombre de postes d'outils BMT65 12 pcs.
Acceptation des outils selon BMT65
Diamètre de la tige □25,Ø40 mm
Temps d'indexation 30° avec fixation 0,35 sec.
Temps d'indexation 30° sans fixation 0,12 sec.
Caractéristiques des outils entraînés
Nombre d'outils entraînés 12
Puissance nominale 5,5 kW
Max. Couple 100 Nm
Max. vitesse 3000 tr/min
Accouplement BMT65
Axe C – broche principale
Plage de vitesse 100 tr/min
Couple 440 Nm
Précision de positionnement selon VDI 3441
Précision de positionnement X/Z ≤ 6/8 µm
Répétabilité X/Z ≤ 4/5 µm
Précision de positionnement le long des axes C ≤ 20 arc. seconde.
Bloc hydraulique
Capacité du réservoir 35 l
Pression, max. 55 barres
Équipement d'alimentation en liquide de refroidissement
Capacité du réservoir de liquide de refroidissement 180 l
Capacité du convoyeur à copeaux 170 l
Puissance de la pompe 0,85 kW
Débit nominal de la pompe à 5 bar 24 l/min.
Connexion électrique
Puissance installée, max. 50kVA
Tension 400 V
Fréquence 50/60 Hz
Fusible (soufflant) selon VDE 0100 50 A
Fluctuation de tension admissible à 400 V + 10 %
Acceptation
Tests de réception des machines selon VDI 3441
Pneumatique
Pression atmosphérique 6 bars
Débit d'air 15 m3/h
Conditions environnementales
Température ambiante de + 15 à + 35 °C
Max. humidité relative de l'air 75%
Max. altitude d'installation au-dessus du niveau de la mer 1000 m
Poids
Poids net de la machine avec convoyeur à copeaux env. 6500kg
Dimensions
Machine avec convoyeur à copeaux L x l x H env. 1810 x 3580 x 3135 mm
éjection des copeaux par l'arrière
Sous réserve de modifications techniques.
VT600M Configuration de base :
| Non. | ÉLÉMENT | MARQUE | REMARQUE |
| 1 | Système de contrôle | FANUC | 0i-TF |
| 2 | Tour | SAUTER | |
| 3 | Vis à billes | Indice PMI | |
| 4 | Guide de roulement linéaire | PMI/HIWIN | |
| 5 | Roulements de support d'hélice | NSK | |
| 6 | Roulement pour tête de broche | NSK | |
| 7 | Mandrin et cylindre | Taïwan | |
| 8 | Cames* dures et douces | Poignée automatique | |
| 9 | Station hydraulique | Qiyang Senyou | |
| 10 | Lubrification | ISHAN | |
| 11 | Pompe de refroidissement | ESCALIER | |
| 12 | Échangeur de chaleur | Tongfei | |
| 13 | Convoyeur à copeaux | Fait maison | |
| 14 | Conteneur à copeaux | Fait maison | |
| 15 | Chariot à chips | Fait maison | |
| 16 | RS232 | Taïwan |
